德高潔高壓水射流石油鋼管除鱗系統傳動方式設計
時間：2014-02-21 來源： 北京德高潔清潔設備有限公司

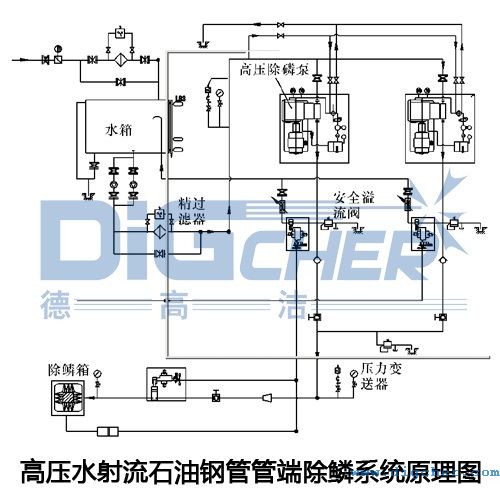

德高潔高壓水射流石油鋼管除鱗系統主要由四部分組成，即供給水裝置、高壓水發生裝置、除鱗實現裝置(包括噴嘴及運動裝置)和電氣配套。之前我們介紹了德高潔高壓水射流石油鋼管除鱗系統的系統構成，詳情請見《高壓水射流石油鋼管管端除鱗系統》。以下主要介紹該系統傳動方式的設計方案。
根據總體工藝要求，除鱗小車系統高速、往復平穩運動的設計成為關鍵。由于高壓除鱗噴嘴裝置外加防護系統，造成外形體積大、質量也隨之增大，因此除鱗小車往復運動的動力系統需要精心設計，以保證在最短的時間內完成除鱗動作。
在方案設計時，我們給出了氣缸傳動、機械傳動及液壓馬達傳動三種傳動方式。
1、氣缸傳動機構簡單，可利用廠房內氣源，但存在力矩小，工作可靠性低的缺點；
2、機械傳動傳動力矩大，工作可靠，但存在機構較復雜，占地面積大的缺點；
3、液壓傳動傳動力矩大，工作可靠，調整方便，但需要配套液壓源。
經過對比，我們最終選擇了液壓馬達傳動的方式。隨后經過對除鱗小車質量的計算，確定了液壓馬達的功率。
我們在液壓馬達與除鱗箱之間采用了獨創的套筒式齒銷傳動裝置。該裝置具有傳動平穩、耐磨性好等優點，可將液壓馬達的圓周運動轉換為除鱗箱的水平往復運動。
